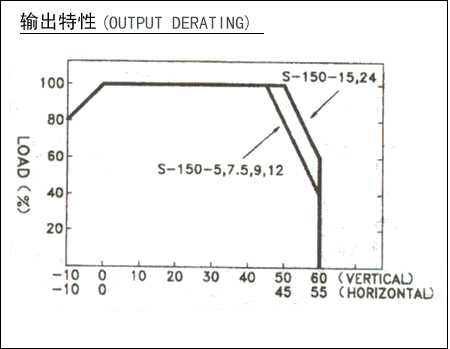

電路框圖 輸出特性

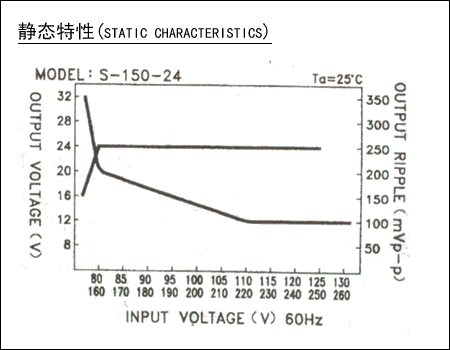

靜態特性 外形尺寸 |
- 低價格、高可靠
- 105℃輸出電容器
- 全球適用AC輸入電壓
- 效率高、工作溫度低
- 軟啟動電流、有效降低AC輸入沖擊
- 有短路保護、過載保護
- 體積小、重量輕
- 100%滿負荷燒機測試
- 內裝EMI濾波器、紋波極小
|
型號
性能 |
S-150-5 |
S-150-7.5 |
S-150-9 |
S-150-12 |
S-150-13.5 |
S-150-15 |
S-150-24 |
S-150-27 |
S-150-48 |
| 直流輸出電壓 |
5V |
7.5V |
9V |
12V |
13.5V |
15V |
24V |
27V |
48V |
| 輸出電壓容差(注2) |
±2% |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 額定輸出電流 |
30A |
20A |
16.7A |
12.5A |
11.2A |
10A |
6.5A |
5.6A |
3.2A |
| 輸出電流范圍 |
0-30A |
0-20A |
0-16.7A |
0-12.5A |
0-11.2A |
0-10A |
0-6.5A |
0-5.6A |
0-3.2A |
| 紋波及噪音(注3) |
150mVp-p |
150mVp-p |
180mV |
180mV |
180mV |
180mV |
240mV |
240mV |
240mV |
| 進線穩定度(注4) |
±0.5% |
±0.5% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
±0.2% |
±0.2% |
±0.2% |
| 負載穩定度(注5) |
±0.5% |
±0.5% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
±0.2% |
±0.2% |
±0.2% |
| 直流輸出功率 |
150W |
150W |
150.3W |
150W |
151.2W |
150W |
156W |
151.2W |
153.6W |
| 效率 |
78% |
80% |
80% |
82% |
83% |
84% |
85% |
86% |
87% |
| 直流電壓可調范圍 |
4.5-5.5V |
6-8.3V |
8-10.4V |
10.6-13.2V |
12-15V |
13.5-16.5V |
21-28V |
24-30V |
43-53V |
| 輸入電壓范圍 |
85～132VAC/176～264VAC SELECTED BY JUMPER OR SWTCH 47～63Hz;255～370VDC |
| 輸入電流 |
3.2A/115V 1.6A/230V |
| 沖擊電流 |
冷啟動電流 35A/115V 60A/230V |
| 漏電流 |
<3.5mA/240VAC |
| 過載保護 |
105～150 類型：PULSING HICCUP SHUTDOWN 復位：自動恢復 |
| 過電壓保護 |
115%～135% |
| 高溫保護 |
…… |
| 溫度系數 |
±0.03%℃(0～50℃) |
| 啟動、上升、保持時間 |
100ms,50ms,20ms |
| 抗震性 |
10～500Hz,2G 10min./1周期,時長60分,各軸 |
| 耐壓性 |
輸入輸出間：3KVAC，輸入外殼：1.5KVAC，輸出外殼：0.5KVAC |
| 隔離電阻 |
輸入輸出間，輸入與外殼，輸出與外殼：500VAC/100M Ohms |
| 工作溫度、濕度 |
-10℃～+60℃，20%～90%RH |
| 存儲溫度、溫度 |
-20℃～+85℃,10%～95RH |
| 外形尺寸 |
199*110*50mm |
| 重量 |
0.8Kgs |
| 安全標準 |
滿足UL1012,TUV EN60950 |
| EMC標準 |
符合IEC801-2,3,4,IEC555-2 |
注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%。
6、C2,3,11必須拆除 |
|
|
|
|
